Звуковая карта — это плата расширения или интегрированный чипсет (кодек) для создания звука на компьютере, который можно услышать через громкоговорители или наушники, или записи при помощи микрофона.
К альтернативным названиям относятся: устройство вывода звука, звуковая плата, аудиоплата или аудиоустройство и другие, реже встречающиеся названия.
Как работает звуковая карта
Большинство звуковых карт используют ЦАП (цифро-аналоговый преобразователь) для преобразования цифровых аудиосигналов в аналоговые. Сигнал выводится на привычные наушники и другие акустические устройства. Более продвинутые карты, могут включать более одного звукового чипа для поддержки высоких скоростей данных и выполнения нескольких одновременно выполняемых функций.
Независимо от того, что компьютеру не нужно звуковое устройство для его функционирования, звуковые карты включены для удобства пользователя в большинстве ПК либо в слот расширения, интегрированы в материнскую плату, либо подключаются через внешние порты.
Интегрирование звуковой карты в материнскую плату, позволяет удешевить сборки, по сравнению с платой расширения и с незаметной для обыкновенного пользователя потерей качества звука. Отдельные звуковые карты, как показывает практика, необходимы лишь для серьёзного аудио профессионала или использования при выходе из строя интегрированной.
Установка звуковой карты.
Установка звуковой карты производится в разъёмы на современной материнской плате PCI или PCIe. Типичная карта имеет интерфейс, доступ к которому можно получить на задней панели с различными портами вывода и ввода звука, а также в зависимости от строения компьютерного корпуса, портами для ввода и вывода аудио, находящимися по бокам корпуса или даже в верхней его части.
Для компьютеров, апгрейд которых обычно закачивается увеличением объёма оперативной памяти или же заменой жёсткого диска на твердотельный накопитель (ноутбуки, моноблоки, неттопы) существует возможность использовать внешнее звуковое устройство, выполняющее функцию звуковой карты, обычно подключаемое к компьютеру через USB порты.

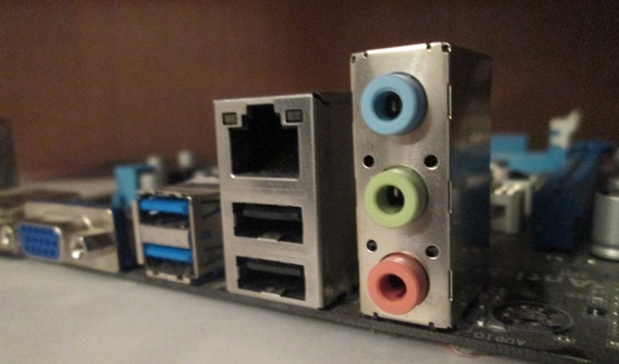

Цвета аналоговых разъёмов звуковой карты 3.5 мм
Большинство звуковых карт имеют порты для подключения динамиков, микрофонов и вспомогательных устройств. Но также существуют карты с большим количеством портов ввода и вывода, предназначенных для более продвинутых задач.
Ниже приведены наиболее часто встречающиеся аудиоразъёмы:
- Розовый – микрофонный аудиовход;
- Светло-голубой – линейный аудиовход;
- Светло-зелёный – линейный аудиовыход для главного стереосигнала (передние колонки или наушники);
- Оранжевый – линейный аудиовыход для центрального канала или сабвуфера;
- Чёрный – линейный аудиовыход для объёмного звучания, как правило, это тыловые динами;
- Серый – линейный аудиовыход для объёмного звучания боковых динамиков.
Также существуют дополнительный, игровой порт – MIDI -15 контактный соединитель для подключения дополнительных аудиоустройств.
